ال سلسلة قطع الأنبوب والشطب هو حل تصنيع ذكي متكامل يجمع بين قطع الأنابيب عالي الدقة وشطب الحواف تلقائيًا (الميلا وإزالة الأزيز) في سير عمل مستمر ومتزامن. تشتمل السلسلة عادةً على ثلاث وحدات أساسية: أ منشار دائري مؤازر بالكامل لقطع خالية من لدغ، أ آلة الشطب لمعالجة الوجه النهائي، و تحكم خط الإنتاج الآلي الذي يتسلسل ويربط كلا العمليتين.
يعالج هذا النظام بشكل مباشر نقاط الضعف في القطع اليدوي التقليدي - بما في ذلك زوايا القطع غير المتناسقة، والنتوءات المفرطة، ومخاطر السلامة الناجمة عن الشفرات الدوارة، وانخفاض الإنتاج في الساعة - من خلال تقديم نتائج قابلة للتكرار وعالية الجودة بمعدلات إنتاجية لا يمكن للطرق اليدوية مطابقتها. يتم نشره على نطاق واسع في تصنيع الآلات، ومكونات السيارات، والبنية التحتية للنقل بالسكك الحديدية، والهياكل الفولاذية للبناء.
كيف تتم عملية القطع والشطب
المرحلة 1 – تغذية الأنبوب وتحديد موضعه
يتم تحميل الأنابيب الخام - التي يتراوح طولها عادة من 3 إلى 12 مترًا - على ناقل التغذية أو طاولة الأسطوانة. تقوم عربة تغذية مدفوعة مؤازرة بإمساك الأنبوب وتقدمه إلى موضع القطع المبرمج بدقة طول تبلغ ± 0.2 ملم . بالنسبة للإنتاج عالي المزيج، يقوم نظام التحكم بقراءة بيانات القائمة المقطوعة من نظام إدارة الإنتاج المركزي ويقوم تلقائيًا بضبط طول التغذية بين الطلبات.

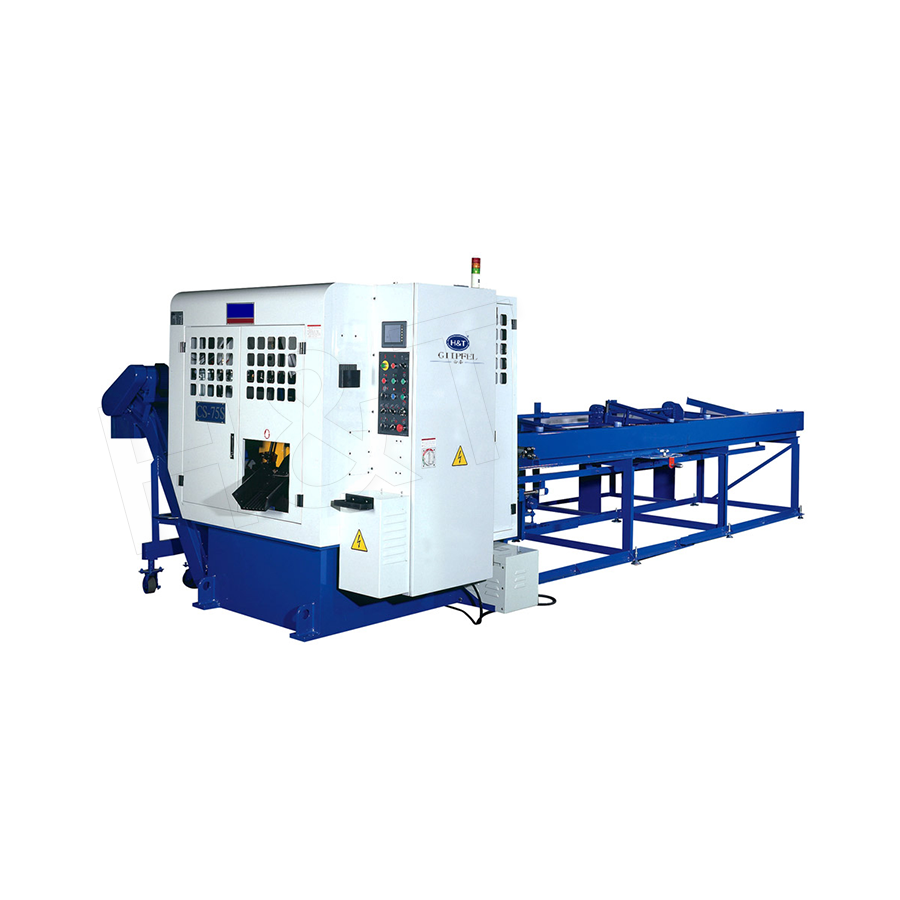

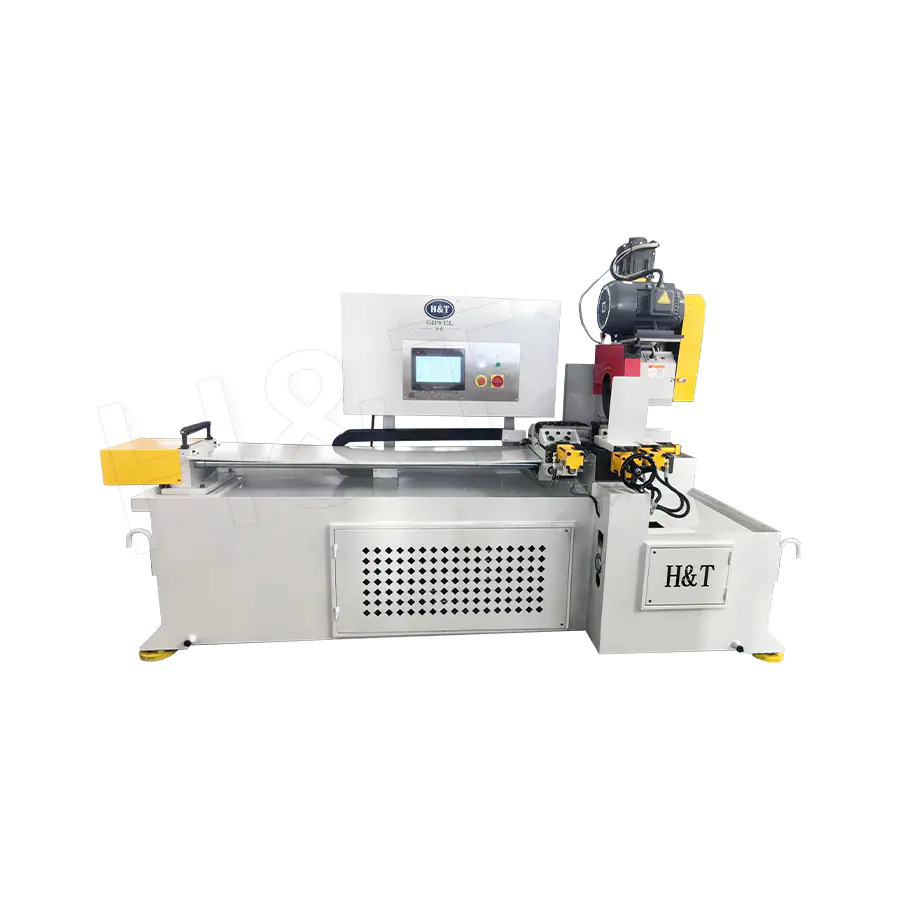

المرحلة الثانية - القطع بالمنشار الدائري المؤازر بالكامل
ال circular saw unit uses a servo-controlled feed axis to advance the blade into the tube at an optimized infeed rate matched to the tube wall thickness and material. Key technical characteristics include:
- التحكم في سرعة الشفرة: يتم تحديد سرعة المغزل المتغيرة (عادةً 1500-4500 دورة في الدقيقة) تلقائيًا بناءً على درجة المادة (الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم) لزيادة عمر الشفرة وجودة القطع إلى أقصى حد.
- قطع الوجه عمودي: التحكم المؤازر يحافظ على تربيع الوجه المقطوع في حدود 0.1 درجة ، والقضاء على الانحراف الزاوي الشائع في أنظمة المنشار اليدوية أو الهوائية.
- الحد الأدنى من التشوه: ال cold-sawing process produces no heat-affected zone (HAZ) and negligible tube end deformation, preserving the material's mechanical properties and surface condition at the cut face.
- تشكيل شريحة قصيرة: تنتج هندسة الشفرة المناسبة ومعدل التغذية رقائق قصيرة يمكن التحكم فيها بدلاً من اللوالب الطويلة، مما يقلل من تشابك الرقائق والحاجة إلى إزالة الرقائق بشكل متكرر.
المرحلة 3 – النقل الآلي إلى الشطب
يتم نقل الأنابيب المقطوعة تلقائيًا - عبر ناقلات تعمل بمحرك مؤازر، أو دافعات الأجزاء، أو الالتقاط والمكان الآلي - إلى محطة الشطب. وهذا يلغي التعامل اليدوي بين العمليتين ويضمن أن يحافظ أنبوب القطع على الاتجاه الصحيح لعملية الشطب.
المرحلة 4 - الشطب وإزالة الأزيز
ال chamfering machine processes one or both ends of the tube simultaneously (double-end chamfering). A rotating multi-blade chamfering tool or carbide insert cutter produces a precisely angled bevel (typically 30 درجة، 45 درجة، أو زوايا مخصصة )، يزيل النتوءات من تجويف الأنبوب والقطر الخارجي، ويمزج الانتقال بين الوجه المقطوع وجدار الأنبوب. عرض الوجه وزاوية الشطب قابلة للبرمجة والتكرار ±0.05 ملم و ± 0.5 درجة على التوالي.
مزايا الأداء مقارنة بالطرق التقليدية
| مؤشر الأداء | سلسلة الآلي | القطع اليدوي / الكاشطة |
|---|---|---|
| دقة طول القطع | ± 0.2 ملم | ±1-3 ملم |
| قطع الوجه لدغ | لا يذكر / لا شيء | هام؛ يتطلب إزالة الأزيز اليدوية |
| المنطقة المتأثرة بالحرارة | لا شيء (النشر البارد) | الحاضر (قطع جلخ/لهب) |
| الإنتاجية (أنبوب فولاذي Ø50 × 3 مم) | 400-800 قطع / ساعة | 60-120 قطع/ساعة |
| مخاطر سلامة المشغل | منخفض (مغلق، محروس) | عالية (شفرة مكشوفة، شرارات) |
| اتساق زاوية الشطب | ±0.5° | ±3–5° (مطحنة يدوية) |
المواد المطبقة ومواصفات الأنبوب
ال سلسلة قطع الأنبوب والشطب تم تصميمه للتعامل مع مجموعة واسعة من المواد المعدنية وهندسة الأنابيب. تعد مطابقة معلمات الماكينة مع خصائص المواد أمرًا بالغ الأهمية لتحسين عمر الأداة وجودة القطع:
- الفولاذ الكربوني وسبائك الفولاذ (حتى 1000 نيوتن/مم²): ال most common substrate. Standard carbide-tipped circular saw blades provide excellent tool life, typically 5000-15000 قطعة لكل شفرة على أنبوب رقيق الجدار.
- الفولاذ المقاوم للصدأ (304، 316، 2205 دوبلكس): يتطلب سرعات قطع أقل وطلاءات شفرة من الكربيد عالية الجودة (TiAlN) لإدارة تصلب العمل. يوصى باستخدام سائل القطع باستخدام إضافات خالية من الكبريت لمنع تلوث الوجه المقطوع.
- سبائك الألومنيوم: سرعات القطع العالية (تصل إلى 4500 دورة في الدقيقة) وهندسة الشفرة المصقولة تمنع تراكم الحواف. تعد إزالة الرقاقة أكثر أهمية نظرًا لميل الألومنيوم إلى التشويه.
- النحاس والنحاس: يتم قطع المواد الناعمة بسهولة ولكنها تتطلب شفرات حادة وإدارة محددة للرقائق لمنع إعادة لحام الرقائق على الوجه المقطوع.
نطاق سعة الماكينة النموذجية: الأقطار الخارجية من Ø10 ملم إلى Ø220 ملم وسماكة الجدار من 0.5 مم إلى 20 مم، وأطوال القطع من 50 مم إلى 6000 مم للقطعة الواحدة، حسب تكوين الماكينة.
تطبيقات الصناعة
عوادم السيارات ومكونات الهيكل
تتطلب أنابيب العادم والأعضاء المتقاطعة للهيكل وأنابيب التعليق أطوال قطع دقيقة ونهايات خالية من النتوءات لضمان التركيب المناسب للتجميع وجودة وصلات اللحام. دعم خطوط القطع والشطب الآلي التسليم في الوقت المناسب قطع الأنابيب مباشرة إلى روبوتات اللحام على خطوط تجميع السيارات، مع تسجيل إمكانية تتبع الدفعة تلقائيًا.
هياكل النقل بالسكك الحديدية
يجب أن تستوفي الأنابيب الهيكلية المستخدمة في إطارات عربات السكك الحديدية وهياكل دعم المسار تفاوتات الأبعاد الصارمة ومتطلبات جودة السطح. يزيل النشر البارد التغيرات الهيكلية الدقيقة الناتجة عن القطع الكاشطة أو اللهب، مما يحافظ على مقاومة التعب للأنابيب الفولاذية عالية القوة المستخدمة في تطبيقات السكك الحديدية ذات الأهمية الحيوية للسلامة.
تجميعات الأنابيب الهيدروليكية والهوائية
تتطلب الخطوط الهيدروليكية عالية الضغط نهايات قطع مربعة تمامًا وخالية من النتوءات لضمان عدم تسرب الطويق أو وصلات تركيب الضغط. يمكن أن يؤدي الانحراف الفردي أو الانحراف الزاوي عند الوجه المقطوع إلى فشل الختم تحت الضغط، مما يؤدي إلى فشل ميداني مكلف. قدرة المسلسل على الحفاظ على تربيع الوجه 0.1 درجة يجعلها اختيارًا قياسيًا لمصنعي الأنابيب الهيدروليكية.
البناء والأشغال الفولاذية الإنشائية
يتم إنتاج المقاطع المجوفة الهيكلية لإطارات المباني والجسور والمنشآت الصناعية بكميات كبيرة بأطوال قطع مختلفة. يمكن تنفيذ خطوط الإنتاج الآلية ذات القدرة على قائمة القطع القابلة للبرمجة أطوال مختلفة متعددة في وردية واحدة دون التوقف للقياس اليدوي أو وضع العلامات، مما يزيد من وقت التشغيل إلى أقصى حد.
التحكم باستخدام الحاسب الآلي وتكامل إدارة الإنتاج
ال automation controller that links cutting and chamfering modules provides more than simple sequencing—it acts as a production management hub:
- استيراد القائمة المقطوعة: يتم استيراد أوامر الإنتاج من أنظمة ERP/MES كملفات قائمة مقطوعة (CSV أو XML)، وتقوم الماكينة تلقائيًا بتسلسل عمليات القطع لتقليل عمليات القطع المتبقية وزيادة إنتاجية المواد إلى أقصى حد.
- تتبع عمر الأداة: ال controller monitors cumulative blade cutting time and cut count, alerting the operator to planned blade changes before wear causes quality degradation—preventing out-of-tolerance production.
- تقارير الإنتاج: يتم إنشاء تقارير إنتاج التحول (قطع القطع، الطول الإجمالي للمعالجة، أحداث التوقف، تغييرات الشفرة) تلقائيًا ويمكن تصديرها إلى أنظمة إدارة الجودة.
- التشخيص عن بعد: يسمح اتصال Ethernet بالوصول عن بعد إلى حالة الجهاز وسجلات الإنذارات وإعدادات المعلمات، مما يتيح استكشاف الأخطاء وإصلاحها بشكل أسرع بواسطة فرق الدعم الفني دون زيارة الموقع.
الأسئلة الشائعة حول سلسلة قطع الأنابيب والشطب
ما الفرق بين قطع المنشار الدائري وقطع المنشار الشريطي للأنابيب؟
يوفر قطع المنشار الدائري سرعة أعلى بشكل ملحوظ وجودة قطع الوجه لتطبيقات الأنابيب. يمكن للمنشار الدائري أن يكمل قطع أنبوب من الصلب الكربوني بقطر 50 مم 3-8 ثواني ، مقابل 30-90 ثانية للمنشار الشريطي. تنتج المناشير الدائرية أيضًا عرض شق أضيق (1.5-3 مم مقابل 2-4 مم للمناشير الشريطية)، مما يقلل من هدر المواد. ومع ذلك، فإن المناشير الشريطية مناسبة بشكل أفضل لقطع المقاطع ذات الجدران السميكة ذات القطر الكبير جدًا حيث يصبح حجم الشفرة الدائرية غير عملي.
هل يمكن لآلة الشطب التعامل مع كل من حواف OD وID في وقت واحد؟
نعم. تقوم أدوات الشطب المركبة الحديثة بمعالجة مشطوف القطر الخارجي، ومشطوف القطر الداخلي، والوجه في وقت واحد في عملية غطس واحدة، وعادةً ما يتم إكمال طرفي الأنبوب في إجمالي 8-15 ثانية . يعد هذا أمرًا بالغ الأهمية لتطبيقات إعداد اللحام حيث يجب إكمال كل من شطب OD (لأخدود اللحام) وإزالة الأزيز ID (لنظافة التدفق).
ما مدى سرعة إعادة تشكيل الخط ليناسب قطر أنبوب مختلف؟
مع نظام التثبيت والتوجيه سريع التغيير، يتطلب تغيير القطر عادةً 10-20 دقيقة ، بما في ذلك استبدال فك تشاك وتعديل أداة الشطب. تسمح قضبان التوجيه القابلة للتعديل التي يتم التحكم فيها بواسطة CNC في بعض الأنظمة بتغيير القطر ضمن النطاق المبرمج (على سبيل المثال، Ø20–Ø100 مم) مع إدخال المعلمة فقط، ولا يتطلب أي تغيير مادي في الأدوات.
ما هو العمر الافتراضي للشفرة وكيف يؤثر على تكلفة القطع؟
بالنسبة لشفرة المنشار الدائرية ذات الرؤوس الكربيدية بقطر 180 مم والتي تقطع أنابيب الصلب الكربوني بقطر 50 × 3 مم، فإن عمر الشفرة النموذجي هو 8000-15000 تخفيضات . بتكلفة شفرة تبلغ حوالي 150 دولارًا - 300 دولارًا أمريكيًا، تكون التكلفة الاستهلاكية لكل قطعة أقل من 0.03 دولارًا أمريكيًا - وهو جزء صغير من تكلفة العمالة والجودة المرتبطة بالقطع اليدوي وإزالة الأزيز.
