آلة ثني الأنابيب CNC يشير إلى عملية استخدام تقنية التحكم العددي بالكمبيوتر (CNC) لثني الأنابيب والأنابيب المعدنية بدقة إلى زوايا وأنصاف أقطار وأشكال هندسية متعددة المستويات محددة مسبقًا. تدمج آلة ثني الأنابيب CNC نظام محرك مؤازر كامل مع هياكل ميكانيكية دقيقة - بما في ذلك قوالب الثني، وقوالب المشابك، وقوالب الضغط، والشياق، وقوالب المساحات - وكلها منسقة في الوقت الفعلي بواسطة وحدة التحكم CNC لتنفيذ تسلسلات الثني المعقدة تلقائيًا وبشكل متكرر.
لا غنى عن آلة ثني الأنبوب CNC في خطوط الإنتاج الآلية الحديثة عبر صناعات قطع غيار السيارات وبناء السفن وخطوط أنابيب الطاقة والفضاء والأدوات الدقيقة. إن قدرتهم على تنفيذ برامج ثني ثلاثية الأبعاد معقدة ومتعددة الأقطار من إعداد واحد - دون إعادة القفز يدويًا - تجعلهم التكنولوجيا المفضلة حيثما تكون هندسة الأنبوب والإنتاجية واتساق الجودة أمرًا بالغ الأهمية.
كيف تعمل آلة ثني الأنبوب CNC
ال آلة ثني الأنابيب CNC تخضع العملية لتسلسل منسق للمحاور التي يتم التحكم فيها بواسطة المؤازرة. لرأس واحد نموذجي ماكينة ثني الأنابيب CNC ، وتشمل المحاور التي تسيطر عليها:
- المحور Y (تغذية النقل): يدفع الأنبوب إلى موضع الانحناء المبرمج على طول المحور الطولي للأنبوب.
- المحور B (دوران الأنبوب): يقوم بتدوير الأنبوب إلى الاتجاه الزاوي الصحيح قبل كل ثني، مما يتيح تسلسلات انحناء ثلاثية الأبعاد متعددة المستويات، وهي ميزة أساسية لـ آلات ثني الأنابيب التعامل مع الأجزاء المعقدة.
- المحور C (زاوية الانحناء): يقوم بتشغيل ذراع الثني والقالب من خلال زاوية الانحناء المستهدفة، مع تعويض الانحناء الزائد الزنبركي التلقائي بواسطة نظام CNC.
- يموت الضغط ومحاور يموت المشبك: استخدم أدوات تثبيت متحكم فيها وقوة تعزيز محورية أثناء الانحناء للتحكم في ترقق الجدار ومنع التجعد، مما يضمن الجودة لكليهما ماكينة ثني الأنابيب CNCs وغيرها من تقنيات تشكيل الأنابيب.
- محور الشياق: يقوم بوضع الشياق الداخلي لدعم تجويف الأنبوب عند نقطة الانحناء، مما يمنع الانهيار عند الانحناءات ذات نصف القطر الضيق، وهو أمر مهم بشكل خاص في آلات ثني الأنابيب للأنابيب الحساسة أو ذات الضغط العالي.
ال CNC controller executes the full bend sequence—Y, B, C, clamp, pressure die, mandrel—simultaneously and in synchronization, completing each bend in as little as 3-8 ثواني . على سبيل المثال، عادةً ما يتم الانتهاء من أنبوب مكابح السيارة ذو 10 انحناءات في الأسفل 60 ثانية إجمالي وقت الدورة، مما يوضح كفاءة ماكينة ثني الأنابيب CNCs في الإنتاج بكميات كبيرة.
آلة ثني الأنبوب CNC أحادية المكدس مقابل آلة ثني الأنابيب متعددة المكدس
من أهم قرارات التكوين في آلة ثني الأنابيب CNC هو عدد أكوام القالب المثبتة على رأس الانحناء. يؤثر هذا الاختيار بشكل مباشر على وقت دورة كل جزء، وتكلفة الأدوات، وتعقيد الجزء، سواء تم استخدام المعدات كنظام أنابيب قياسي أو نظام أكثر تخصصًا آلة ثني الأنابيب :

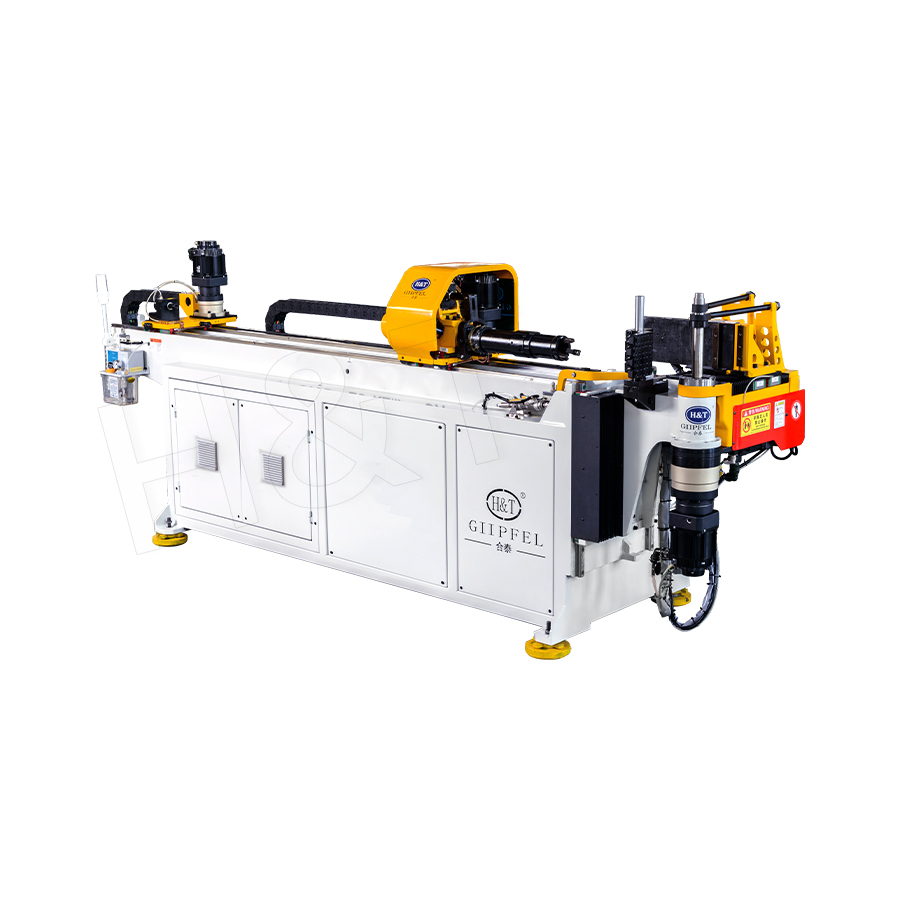

آلة ثني الأنبوب CNC ذات الكومة الواحدة
يقوم التكوين أحادي الكومة بتثبيت قالب ثني واحد (نصف قطر واحد) على رأس الثني. هذا هو التكوين القياسي للأجزاء التي تشترك فيها جميع الانحناءات في نفس نصف القطر، أو حيث لا يبرر حجم الإنتاج الاستثمار في الأدوات متعددة الأكوام. توفر الماكينات أحادية الكومة مزايا البساطة، وانخفاض تكلفة الأدوات، وسهولة الصيانة. يتم استخدامها على نطاق واسع للأنابيب السفلية للسيارات، وإطارات الأثاث، والخطوط الهيدروليكية العامة حيث يغطي نصف قطر الانحناء الواحد جميع متطلبات الإنتاج، بما في ذلك التطبيقات مثل آلة ثني الأنابيب CNC for automotive pipe الإنتاج.

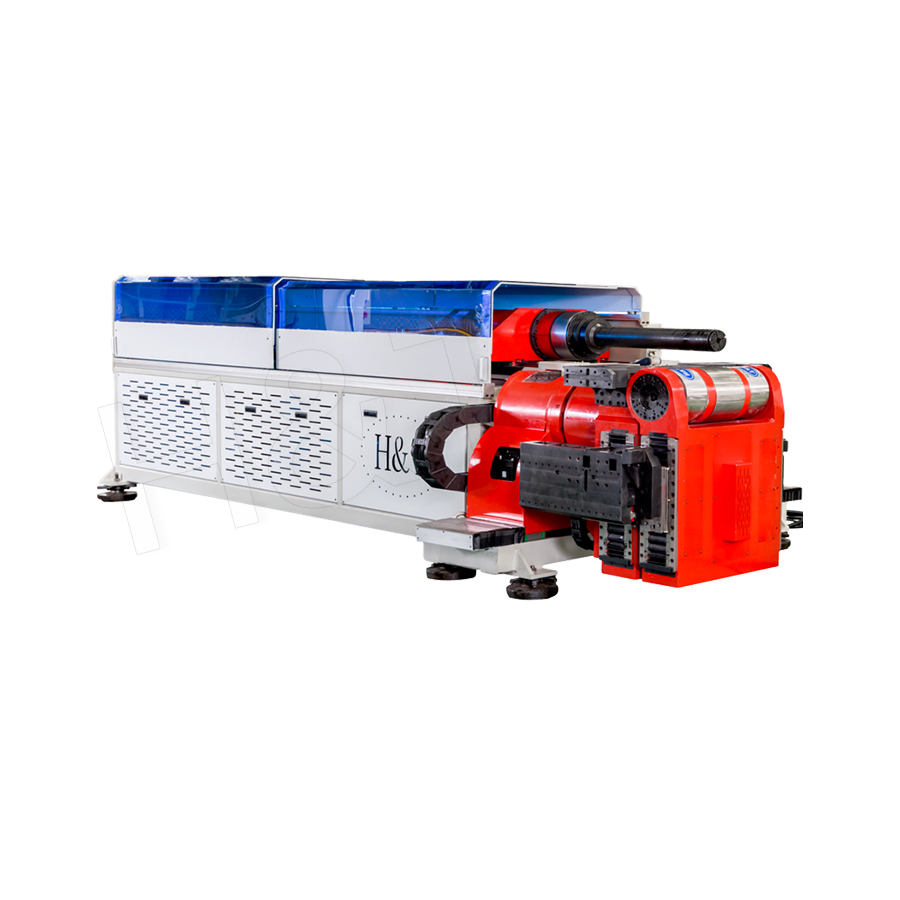

آلة ثني الأنابيب CNC ذات الكومة المزدوجة، والثلاثية، والمتعددة الكومة
يتم تركيب تكوينات القالب متعددة الكدسات على قالبين أو ثلاثة أو أكثر من قوالب نصف قطر الانحناء المختلفة على برج مشترك أو رأس منحني مكدس. يقوم نظام CNC تلقائيًا بفهرسة القالب الصحيح لكل انحناء دون تدخل المشغل. وهذا يلغي الحاجة إلى إيقاف الماكينة وتغيير الأدوات عندما يتطلب الجزء انحناءات بأقطار مختلفة - وهي ميزة بالغة الأهمية لتجميعات الأنابيب المعقدة، خاصة عند التعامل مع مواد مثل الفولاذ المقاوم للصدأ في آلة ثني الأنابيب CNC for stainless steel pipe التطبيقات. تشمل الفوائد الرئيسية ما يلي:
- تخفيض وقت الدورة: يؤدي التخلص من تغييرات القالب اليدوية إلى تقليل إجمالي وقت دورة الجزء بمقدار 40-70% على أجزاء متعددة نصف القطر مقارنة بالإعدادات التسلسلية أحادية المكدس.
- تعقيد الجزء: يتيح إنتاج أجزاء ذات 2-4 أنصاف أقطار انحناء مختلفة في دورة برنامج واحدة، مثل قضبان وقود السيارات المعقدة، ومشعبات العادم، والخطوط الهيدروليكية الفضائية.
- الإنتاج بدون طيار: مع كل أنصاف الأقطار المتوفرة على الماكينة، يكون الإنتاج الآلي الكامل وغير المراقب للأجزاء المعقدة ممكنًا عند دمجه مع أنظمة التحميل التلقائي.
| التكوين | نصف قطر الانحناء لكل إعداد | أفضل ل | تكلفة الأدوات |
|---|---|---|---|
| كومة واحدة | 1 | أجزاء ذات نصف قطر واحد، حجم كبير | منخفض |
| كومة مزدوجة | 2 | أنابيب السيارات، تجميعات ذات نصف قطر | متوسط |
| ثلاثة كومة | 3 | خطوط هيدروليكية / وقود معقدة | متوسط-High |
| متعدد المكدس (4 ) | 4 أو أكثر | الفضاء الجوي، والمشعبات متعددة نصف القطر | عالية |
المزايا الرئيسية لآلة ثني الأنبوب CNC
الدقة والتكرار
يعمل محرك المؤازرة الكامل على التخلص من رد الفعل العكسي والانجراف الهيدروليكي المتأصل في الأنظمة القديمة. حديث ثني الأنابيب باستخدام الحاسب الآلي تحقيق التكرار زاوية الانحناء ± 0.1 درجة ودقة طول تغذية النقل ± 0.2 ملم - تمكين قبول المادة الأولى والإنتاج المستقر دون تعديلات منتصف التشغيل. يعد هذا المستوى من الاتساق ضروريًا لخطوط مكابح السيارات، حيث يتم قياس تفاوتات محاذاة التركيب بأعشار المليمتر.
تعويض Springback التلقائي
ال CNC controller stores material-specific springback coefficients and automatically over-bends each bend by the calculated amount, so the tube springs back to the exact target angle. This eliminates the manual trial-and-error required with NC or manual benders, reducing setup scrap by 60-80% عند تبديل المواد أو سُمك الجدار، وهي القدرة الشائعة في التقنيات المتقدمة ثني الأنابيب باستخدام الحاسب الآلي .
قدرة الجزء ثلاثي الأبعاد المعقدة
يمكن للمشغلين استيراد هندسة الأنبوب ثلاثي الأبعاد مباشرةً من ملفات CAD (IGES، STEP) إلى برنامج البرمجة غير المتصل بآلة الثني. يقوم البرنامج تلقائيًا بحساب تسلسل الانحناء Y-B-C، والتحقق من تصادمات الأدوات، وإنشاء برنامج الآلة - مما يؤدي إلى إزالة جميع الحسابات اليدوية من العملية. أجزاء تصل إلى 20 انحناءًا أو أكثر في مستويات متعددة يمكن برمجتها وإثبات نجاحها في يوم عمل واحد، مع الاستفادة الكاملة من قدرات الأجهزة الحديثة بندر أنبوب CNC .
التكامل مع خطوط الإنتاج الآلي
تم تصميم ثنيات CNC للتكامل مع أنظمة التحميل/التفريغ الآلية، وآلات التشكيل النهائي، ومحطات الفحص القائمة على الرؤية. يسمح الاتصال عبر البروتوكولات الصناعية القياسية (EtherCAT، PROFINET) للثني بتلقي أوامر الإنتاج من MES والإبلاغ عن معلمات الانحناء الفعلية لدعم إمكانية التتبع إمكانية تتبع الأجزاء بنسبة 100% مطلوب في سلاسل توريد السيارات من المستوى 1 والفضاء، سواء باستخدام أ بندر أنبوب CNC أو أ بندر الأنابيب باستخدام الحاسب الآلي .
آلة ثني الأنبوب CNC مقابل الانحناء NC مقابل الانحناء اليدوي
| ميزة | آلة ثني الأنابيب CNC | NC الانحناء | الانحناء اليدوي |
|---|---|---|---|
| دقة زاوية الانحناء | ± 0.1 درجة | ±0.3–0.5° | ±1–3° |
| الانحناء متعدد المستويات ثلاثي الأبعاد | نعم (تلقائي) | محدودة | لا |
| تعويض سبرينجباك | تلقائي | شبه تلقائي | المحاكمة اليدوية |
| دعم القوالب المتعددة المكدس | نعم | نادرا | لا |
| استيراد برنامج CAD | نعم (IGES/STEP) | لا | لا |
| التكامل الآلي | كامل | جزئي | لاne |
المواد المطبقة ومواصفات الأنبوب
آلة ثني الأنابيب CNC يمكن للآلات معالجة مجموعة واسعة من المواد، بشرط أن تتوافق قوة التثبيت وعزم الانحناء والأدوات الخاصة بالآلة مع خصائص المادة. في العديد من المصانع الحديثة، أ آلة ثني الأنابيب CNC الأوتوماتيكية يعزز الاتساق والإنتاجية عبر أنواع المواد المختلفة:
- الصلب الكربوني والفولاذ منخفض السبائك: ال most common substrate. Good formability for wall thickness-to-OD ratios above 1:30. Standard carbide-insert tooling provides long service life.
- الفولاذ المقاوم للصدأ (304، 316 لتر): يتطلب ارتفاع معدل الزنبرك الخلفي وتصلب العمل زيادة تعويض الانحناء الزائد وأدوات الخدمة الثقيلة. يجب أن يكون نصف قطر الانحناء على الأقل 2 × أنبوب القطر الخارجي لتجنب تشقق السطح.
- سبائك الألومنيوم (6061، 6063): يتطلب الصلب إلى حالة T0 لثني نصف القطر الضيق. تسمح قوى التشكيل المنخفضة بسرعات انحناء أعلى، مما يقلل من وقت الدورة بمقدار 20-30% مقارنة بالفولاذ من نفس OD.
- النحاس والنحاس: تسمح الليونة الممتازة بالانحناءات الضيقة (R/D منخفضة تصل إلى 1.0) دون دعم الشياق في تكوينات الجدران الرقيقة. تستخدم على نطاق واسع في التدفئة والتهوية وتكييف الهواء (HVAC) وثني أنابيب التبريد.
- التيتانيوم: يتطلب مواد أدوات متخصصة، وتشحيمًا، وسرعة ثني يمكن التحكم فيها. يكون التشكيل الدافئ عند درجة حرارة 200-300 درجة مئوية ضروريًا في بعض الأحيان للانحناءات ذات نصف القطر الضيق على التيتانيوم من الدرجة 9.
تتعامل آلات الثني ذات الرأس الواحد CNC النموذجية مع المواد المستنفدة للأوزون من الأنابيب Ø6 ملم إلى Ø130 ملم ، بسماكة جدار تتراوح من 0.5 مم إلى 10 مم، حسب حجم إطار الماكينة وسعة محرك الأقراص. العديد من المشترين العالميين يحصلون على معدات مثل آلة ثني الأنابيب CNC حلول لتحقيق التوازن بين الأداء وكفاءة التكلفة.
التطبيقات الصناعية لآلة ثني الأنبوب CNC
تصنيع السيارات
تحتوي سيارة الركاب النموذجية على 15-40 مجموعة أنابيب مثنية في الفرامل والوقود وتبريد ناقل الحركة والتوجيه المعزز وأنظمة تكييف الهواء. خطوط ماكينات ثني الأنابيب باستخدام الحاسب الآلي مع قوالب متعددة الكدسات وتشكيل نهائي متكامل - غالبًا ما يتم تكوينها على أنها آلة ثني الأنابيب CNC الأوتوماتيكيةs - إنتاج هذه المكونات بمعدلات 400-1200 تجميع لكل وردية مع إمكانية التتبع الكامل لتشكيل المعلمات.
الفضاء والدفاع
تعمل الخطوط الهيدروليكية للطائرات بما يصل إلى 5000 رطل لكل بوصة مربعة عبر نطاقات درجات الحرارة القصوى. يجب أن يفي الغزل والثني باستخدام الحاسب الآلي لأنابيب التيتانيوم والفولاذ المقاوم للصدأ بمعايير الجودة AS9100، مع تخصيص رقم تسلسلي فريد لكل جزء مرتبط ببرنامج الثني والمشغل ومجموعة المواد وسجل الفحص.
خطوط أنابيب الطاقة وبناء السفن

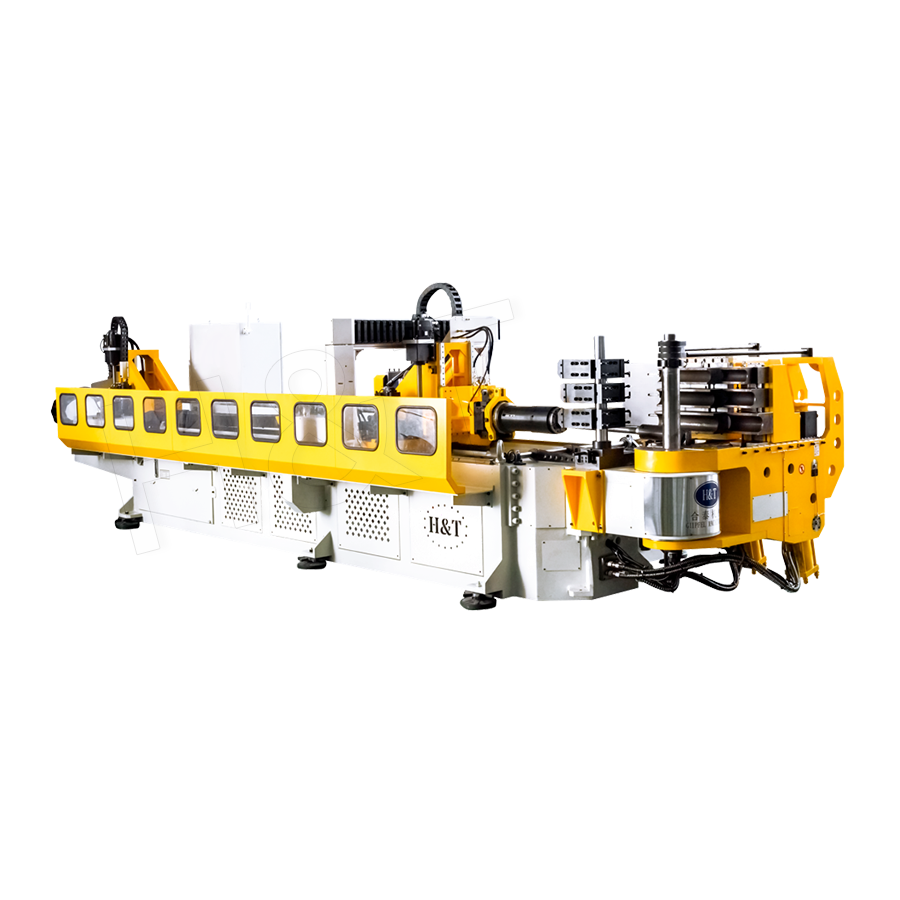

تتطلب المنصات البحرية وسفن الغاز الطبيعي المسال ومحطات العمليات الصناعية انحناءات أنابيب ذات قطر كبير في أنظمة الأنابيب ذات الضغط العالي. توفر ماكينات ثني CNC للأنابيب ذات الجدران الثقيلة (OD حتى 168 مم، والجدار حتى 16 مم) زوايا الانحناء الدقيقة ومواضع المحور المحايد المطلوبة لحسابات إجهاد الأنابيب والامتثال للرسم متساوي القياس، مع العديد من المشاريع التي تستخدم معدات مصدرها آلة ثني الأنابيب CNC الشركات المصنعة.
أسئلة شائعة حول آلة ثني الأنبوب CNC
كيف يتم إنشاء برنامج آلة ثني الأنبوب CNC من نموذج CAD ثلاثي الأبعاد؟
ال 3D tube centerline geometry is exported from CAD software as an IGES or STEP file and imported into the bending machine's offline programming software. The software extracts the Y (feed), B (rotation), and C (bend angle) values for each bend, applies material-specific springback compensation, performs collision simulation between the tube and tooling, and outputs the machine program. First-article setup time is typically reduced to أقل من 30 دقيقة لجزء ذو 10 انحناءات باستخدام سير العمل هذا.
ما الذي يسبب زوايا الانحناء غير المتناسقة في آلة الثني CNC، وكيف يتم تصحيحها؟
ال most common causes are material springback variation (different material heats having slightly different yield strengths), worn tooling (increased clearances), or clamp/pressure die force drift. Modern CNC systems address this by storing material-specific springback databases, using encoder feedback to verify actual bend angles, and automatically updating the springback correction parameter after each part if an inline angle gauge is integrated.
كم عدد مكدسات القالب التي أحتاجها لطلبي؟
إذا كانت جميع الانحناءات على جميع الأجزاء التي سينتجها جهازك تشترك في نفس نصف القطر، فإن القالب الفردي يكون كافيًا. إذا كانت الأجزاء تتطلب نصف قطرين مختلفين، فإن الكومة المزدوجة هي الحل الأكثر فعالية من حيث التكلفة. بالنسبة لثلاثة أنصاف أقطار أو أكثر، أو للتغيير المتكرر للمنتج عبر العديد من أرقام الأجزاء، فإن التكوين ثلاثي أو متعدد الأكوام يقلل من وقت التوقف عن التغيير ويزيد من الاستفادة من الماكينة.
ما هو الحد الأدنى لنصف قطر الانحناء الذي يمكن تحقيقه باستخدام أداة ثني CNC؟
باستخدام شياق، وقالب ممسحة، وتعزيز الانحناء (ضغط الأنبوب المحوري أثناء الانحناء)، ثني نصف قطر خط الوسط 1.0-1.5 × أنبوب OD يمكن تحقيقها على الكربون الصلب والنحاس. عادةً ما يتطلب الفولاذ المقاوم للصدأ والألومنيوم حدًا أدنى من 2 × القطر الخارجي لتجنب تشقق السطح. من الممكن أن يكون نصف القطر أكثر إحكامًا باستخدام الأدوات الساخنة أو التلدين المتوسط بين ممرات الانحناء.
